Кабель АПвБШп выбирают не только из-за алюминиевой жилы или сшитой полиэтиленовой изоляции. Его ключевая особенность - броня из стальных лент, расположенная под наружной оболочкой. Она принимает на себя часть внешних нагрузок и снижает риск повреждения изоляции при прокладке в грунте, траншеях, производственных зонах и других местах, где обычная оболочка может оказаться недостаточной.
Короткий ответ: броня АПвБШп защищает кабель прежде всего от радиального сдавливания, ударов умеренной силы, давления грунта и случайного контакта с инструментом. При этом она не превращает кабель в трос: сильное растяжение, волочение по земле, глубокий порез или удар экскаватора способны повредить линию.
Что означает маркировка АПвБШп
Обозначение кабеля описывает его основные конструктивные элементы. Буква «А» указывает на алюминиевую токопроводящую жилу. «Пв» означает изоляцию из сшитого полиэтилена. Буква «Б» относится к броне из стальных лент, а «Шп» - к наружной оболочке из полиэтилена. Если в конкретном исполнении присутствуют дополнительные экраны, заполнители или нулевая жила, они отражаются в полном обозначении и технической документации производителя.
Такая последовательность важна при оценке кабеля: броня находится не поверх изоляции непосредственно, а между внутренними слоями и наружной оболочкой. Поэтому стальные ленты не контактируют с грунтом и влагой напрямую. Полиэтиленовая оболочка закрывает броневой слой, ограничивает проникновение воды и одновременно защищает металл от коррозионного воздействия среды.
Подробные сведения о конструкции, вариантах исполнения и назначении кабеля приведены в материале https://www.sarbc.ru/link_articles/silovoy-kabel-apvbshp.html.

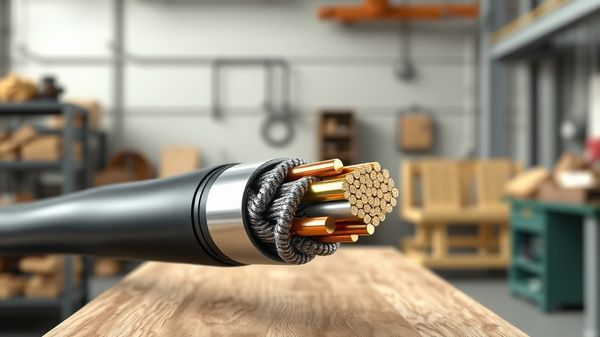

Из каких слоёв состоит кабель
Внутри АПвБШп находятся одна или несколько токопроводящих жил. Алюминий позволяет уменьшить массу и стоимость кабеля по сравнению с медным аналогом, однако при одинаковом токе его сечение обычно выбирают больше. Жила может быть однопроволочной или многопроволочной - это зависит от сечения и требований к гибкости.
Поверх жилы располагается изоляция из сшитого полиэтилена. Материал рассчитан на работу при повышенной температуре нагрева жилы и обладает хорошими электрическими характеристиками. В многожильном исполнении изолированные жилы скручиваются в кабельную систему, после чего пространство между ними может заполняться специальным материалом.
Далее размещается броня. В типовом исполнении она состоит из двух стальных лент, наложенных с перекрытием. Ленты образуют не сплошную толстую трубу, а гибкую металлическую оболочку: кабель сохраняет возможность изгибаться в пределах допустимого радиуса, но хуже переносит поперечные нагрузки, чем массивная металлическая труба или кабель в защитном коробе.
Наружная оболочка из полиэтилена закрывает броню по всей длине. Она устойчива к воздействию влаги и многих факторов грунта, но её стойкость к ультрафиолету, маслам, растворителям и конкретным химическим веществам нужно проверять по паспорту. Само наличие букв «Шп» не означает универсальную химическую стойкость во всех условиях.
Какие механические воздействия выдерживает броня
| Воздействие | Роль брони | Практическое ограничение |
|---|---|---|
| Давление грунта | Распределяет часть нагрузки и не даёт оболочке легко смяться | Нельзя укладывать кабель в зону постоянного давления от тяжёлых конструкций без расчёта |
| Умеренный удар камнем или инструментом | Снижает вероятность пробоя оболочки и изоляции | Удар ломом, киркой или ковшом техники может повредить кабель |
| Сдавливание при засыпке траншеи | Защищает внутренние элементы от локальной деформации | В траншее не должно быть крупных острых камней и строительного мусора |
| Случайное касание режущим предметом | Стальные ленты затрудняют быстрое проникновение внутрь | Острый инструмент может прорезать оболочку и повредить ленты |
| Растяжение и подвешивание | Почти не является рабочей функцией брони | Для подвески применяют специальные кабели, несущие элементы и крепёж |
Главное назначение брони - защита от поперечных, а не продольных нагрузок. Это принципиальное различие часто упускают при монтаже. Если кабель тянут за конец, проталкивают через забитую трубу или используют лебёдку без контроля усилия, стальные ленты могут сместиться, растянуться или получить скрытые повреждения. В результате внешняя оболочка иногда выглядит целой, а электрические испытания после монтажа выявляют дефект.
Важно: броня не заменяет механическую защиту в местах, где возможен наезд транспорта, работа землеройной техники или постоянное давление фундамента. На таких участках применяют трубы, железобетонные плиты, кабельные лотки или иные решения, предусмотренные проектом.
Где броня особенно полезна
Наиболее очевидная область применения - подземная прокладка. В грунте кабель сталкивается не только с весом засыпки. На него воздействуют камни, осадка почвы, сезонные подвижки и локальное давление при уплотнении. Броня снижает вероятность того, что отдельный острый фрагмент продавит оболочку и доберётся до изоляции.
АПвБШп также применяют на промышленных территориях, где трасса проходит рядом с оборудованием, в кабельных сооружениях, технических подпольях и помещениях с повышенным риском случайного механического контакта. Однако для открытой прокладки необходимо учитывать диапазон температур, воздействие солнечного излучения и требования пожарной безопасности. Подходящий кабель для земли не автоматически является оптимальным для помещения или эстакады.
При прокладке в бетоне или под дорожным покрытием одной брони может быть недостаточно. Если линия проходит под проезжей частью, проектировщик обычно оценивает возможность установки трубы, футляра или дополнительной защиты. Решение зависит от глубины, категории дороги, способа прокладки и вероятности будущих земляных работ.
Как не повредить кабель при монтаже
Состояние брони во многом зависит не от заводского исполнения, а от аккуратности работ. До начала прокладки проверяют барабан, оболочку, маркировку, длину и соответствие кабеля проекту. Участки с порезами, вмятинами, следами размотки по грунту или нарушенной герметичностью нельзя оставлять без обследования.
При размотке барабан вращают в направлении, указанном на его щеке или в документации. Кабель не сбрасывают с высоты и не вытягивают рывками. Радиус изгиба принимают по паспорту конкретной марки: он зависит от наружного диаметра, числа жил, напряжения и конструкции. Универсальное правило «достаточно пяти диаметров» использовать без проверки нельзя.
Перед засыпкой траншеи удаляют крупные камни и острый строительный мусор. Если условия требуют песчаной подушки или защитных плит, их устанавливают в соответствии с проектом, а не заменяют случайными материалами. После укладки фиксируют фактическую трассу, глубину и расположение соединительных муфт - эти данные существенно упрощают последующий ремонт.
Практическая рекомендация: не тяните АПвБШп непосредственно за броню или оболочку. Усилие передают через предусмотренные монтажные приспособления, а допустимое тяговое усилие уточняют у изготовителя. Для тяжёлых кабелей используют ролики, направляющие и тяговые чулки подходящего размера.
Что проверить после прокладки
Внешний осмотр не ограничивается поиском очевидных порезов. Проверяют отсутствие сплющивания, заломов, чрезмерно малых радиусов изгиба и повреждений оболочки в местах входа в трубы, муфты и шкафы. Отдельное внимание уделяют участкам, где кабель соприкасается с металлическими конструкциями: острые кромки устраняют или закрывают защитными накладками.
Электрические испытания выполняют по требованиям проекта, действующих стандартов и инструкции изготовителя. Для кабелей с изоляцией из сшитого полиэтилена методика испытаний может отличаться от применяемой для кабелей с бумажной или ПВХ-изоляцией. Поэтому нельзя автоматически переносить на АПвБШп режимы проверки от другой кабельной продукции.
Итоги
Броня АПвБШп - это конструктивный барьер от поперечного давления, умеренных ударов и повреждений при обычной подземной прокладке. Она помогает сохранить изоляцию и жилы, но не рассчитана на волочение, подвешивание, сильное растяжение или прямой удар ковша. Надёжность линии складывается из правильного выбора сечения и исполнения, соблюдения радиуса изгиба, подготовки трассы и контроля после монтажа.
Перед закупкой стоит сопоставить маркировку на барабане с проектом, проверить паспортные данные и заранее определить участки, где потребуется дополнительная защита. Если на трассе уже встречались повреждения кабеля, полезно поделиться практикой в комментариях или задать вопрос по конкретному способу прокладки.
