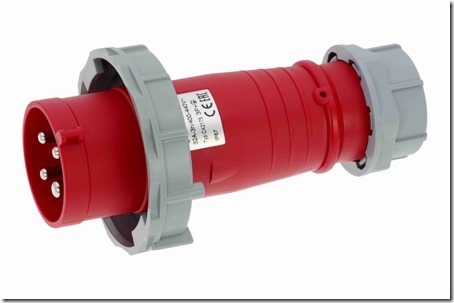

Силовую вилку на 32 А выбирают не только по току, указанному на корпусе. Необходимо сопоставить напряжение и частоту сети, число фаз, схему заземления, количество контактов, исполнение ответной розетки, степень IP и условия работы. Для обычной однофазной линии 230 В чаще требуется синяя вилка IEC 60309 формата 2P+E, для трехфазной сети 400 В - красная 3P+E либо 3P+N+E. Ошибка хотя бы в одном параметре приведет к механической несовместимости, перегреву соединения или неправильному подключению оборудования.
Ток 32 А - уже не бытовая мелочь. При напряжении 230 В однофазная линия теоретически передает около 7,4 кВт, а трехфазная сеть 400 В при коэффициенте мощности, близком к единице, - примерно 22 кВт. На практике допустимую нагрузку определяют не одной этой цифрой: учитываются характер потребителя, пусковые токи, длина и сечение кабеля, способ его прокладки, температура воздуха и параметры защитного аппарата.
Что в действительности означает маркировка 32 А
Номинал 32 А показывает ток, на который рассчитано соединение при соблюдении требований изготовителя и нормальных условиях эксплуатации. Он не означает, что через любой кабель с такой вилкой можно безопасно пропускать 32 А. Узким местом может оказаться проводник, клемма, розетка, автоматический выключатель или плохо затянутый контакт. Особенно быстро дефекты проявляются на продолжительной нагрузке: переходное сопротивление вызывает локальный нагрев, пластик темнеет, а контактные гильзы теряют упругость.
При подборе промышленного разъема разумно ориентироваться на систему IEC 60309, применяемую для силовых вилок и розеток промышленного назначения. Конструкцией предусмотрена механическая кодировка по напряжению, частоте и положению заземляющего контакта. Поэтому силовая вилка 32 а должна совпадать с розеткой не только по номинальному току, но и по цвету корпуса, числу полюсов и часовому положению защитного контакта.
Установка вилки с номиналом выше автомата допустима: например, разъем 32 А может использоваться в линии, защищенной автоматом 25 А. Обратная ситуация опаснее. Вилка и розетка на 16 А не должны становиться частью цепи, где защита допускает ток 32 А. Автомат выбирают для защиты кабеля и линии, а не для того, чтобы нагрузить соединитель до предела.
Важно: нельзя заменять штатную вилку 16 А моделью на 32 А только ради подключения более мощного оборудования. Без проверки сечения кабеля, способа прокладки и номинала защиты такая замена маскирует проблему, а не увеличивает возможности линии.
Число контактов: где нужен нейтральный проводник
Количество контактов определяется электрической схемой оборудования. Обозначение 2P+E означает два рабочих проводника и защитное заземление. В однофазной сети это фаза L, нейтраль N и проводник PE. Исполнение 3P+E предназначено для трехфазных нагрузок, которым нейтраль не требуется: некоторых электродвигателей, насосов, станков и нагревательных установок.

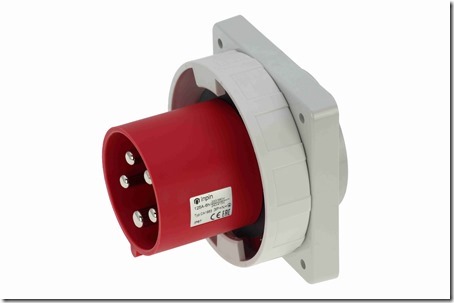

Разъем 3P+N+E имеет пять контактов: три фазы, нейтраль и защитное заземление. Он нужен оборудованию, где одновременно используются линейное напряжение 400 В и фазное 230 В. Такое подключение встречается у распределительных устройств, строительных щитов, профессиональной кухонной техники и комбинированных станков с цепями управления.
| Исполнение | Контакты | Типичная сеть | Применение |
|---|---|---|---|
| 2P+E | L, N, PE | Однофазная, 230 В | Обогреватели, сварочные аппараты, мобильное оборудование |
| 3P+E | L1, L2, L3, PE | Трехфазная, 400 В | Электродвигатели и симметричные трехфазные нагрузки |
| 3P+N+E | L1, L2, L3, N, PE | Трехфазная, 400/230 В | Щиты, комбинированные установки, техника с цепями на 230 В |
Убирать нейтраль или объединять N и PE внутри вилки нельзя. Защитный проводник выполняет самостоятельную функцию и в штатном режиме не должен проводить рабочий ток. Схему подключения проверяют по документации оборудования, а не по количеству жил в случайно оказавшемся под рукой кабеле.
Цвет корпуса и положение контакта PE
В разъемах IEC 60309 цвет помогает определить диапазон рабочего напряжения. Для распространенных сетей 200–250 В используется синий корпус, для 380–480 В - красный. Желтое исполнение обычно относится к диапазону 100–130 В. Однако один цвет не заменяет чтение маркировки: существуют специальные разъемы для иных напряжений и частот.
Дополнительную защиту от ошибочного соединения обеспечивает часовое положение контакта PE. Для распространенного трехфазного разъема 400 В, 50 Гц применяется позиция «6 часов». Она указывается на корпусе в виде обозначения вроде 6h. Вилка с другим положением заземляющего контакта физически не должна входить в неподходящую розетку. Стачивать направляющие, рассверливать корпус или собирать переходник с произвольной распиновкой недопустимо.
Практический совет: перед заказом следует сфотографировать шильдик оборудования и лицевую часть розетки. На снимках должны читаться напряжение, ток, количество полюсов, обозначение IP и положение PE. Это надежнее, чем определять модель только по внешнему виду.
Как выбрать степень защиты IP
Код IP состоит из двух цифр. Первая характеризует защиту оболочки от доступа к опасным частям и попадания твердых предметов, вторая - от воды. Для силовых разъемов 32 А часто встречаются исполнения IP44, IP54, IP67. Оценивать нужно соединение целиком: если вилка IP67 подключена к розетке IP44, узел не становится герметичным.
| Степень защиты | Что означает | Где уместна |
|---|---|---|
| IP44 | Защита от предметов размером от 1 мм и водяных брызг | Сухие цеха, навесы, временные подключения без струй воды |
| IP54 | Ограниченное проникновение пыли, защита от водяных брызг | Запыленные производственные зоны и мастерские |
| IP67 | Пыленепроницаемая оболочка, защита при кратковременном погружении в условиях стандартизированного испытания | Открытые площадки, мойки, стройки, влажные производства |
IP67 не означает, что разъем разрешено постоянно держать в луже или разъединять под дождем. Уплотнение работает при правильно собранном корпусе, подходящем диаметре кабеля и затянутой муфте. Песок на прокладке, перекошенная крышка или поврежденный ввод сводят паспортную защиту к формальности.
Кабель, клеммы и защита линии
Сечение жил нельзя назначать по упрощенной формуле «32 А - значит 4 мм²». Медный проводник 4 мм² действительно встречается в линиях такого номинала, но его допустимый ток меняется в зависимости от типа кабеля, числа нагруженных жил, температуры, прокладки в воздухе, трубе, лотке или теплоизоляции. В некоторых условиях потребуется 6 мм². Окончательный расчет выполняют по действующим таблицам допустимых токов и требованиям проекта.
Не менее важен диаметр внешней оболочки. Кабельный ввод вилки рассчитан на определенный диапазон, указанный производителем. Слишком тонкий кабель не зажимается герметично и передает рывок непосредственно на клеммы. Слишком толстый повреждает уплотнение либо не позволяет собрать корпус. Для гибкого подключения применяют кабель с многопроволочными жилами, предназначенный для соответствующих механических и климатических нагрузок.
Многопроволочную жилу перед установкой в винтовую клемму обычно оконцовывают втулочным наконечником подходящего сечения, если это предусмотрено конструкцией соединителя. Лудить жилы припоем под винтовой зажим не следует: припой способен деформироваться под длительным давлением, из-за чего контакт ослабевает. Усилие затяжки берут из инструкции производителя. Подход «затянуть изо всех сил» способен сорвать резьбу или перерезать проводники.
Памятка перед покупкой и монтажом
- Сверить номинальное напряжение, частоту и ток на шильдике оборудования.
- Определить схему: 2P+E, 3P+E либо 3P+N+E.
- Проверить цвет, геометрию и часовое положение PE у ответной розетки.
- Выбрать IP с учетом пыли, осадков, мойки и вероятности попадания воды.
- Сопоставить диапазон кабельного ввода с наружным диаметром кабеля.
- Рассчитать сечение жил по току, длине, способу прокладки и падению напряжения.
- Проверить номинал и характеристику автомата, а также необходимость устройства дифференциальной защиты по проекту и местным нормам.
- После сборки убедиться в надежности разгрузки натяжения и правильности подключения PE, N и фаз.
Критически важно: сборку, проверку чередования фаз и измерение защитного проводника выполняют при снятом напряжении с соблюдением правил электробезопасности. Если нет допуска, измерительного оборудования или точной схемы, подключение следует поручить квалифицированному электромонтажнику.
Ошибки, которые обнаруживаются уже после запуска
Частая проблема - выбор четырехконтактной вилки для установки, которой фактически нужна нейтраль. Двигатель при этом может работать, а автоматика или вспомогательные цепи на 230 В - нет. Другая ошибка возникает при неверном чередовании фаз: электродвигатель вращается в противоположную сторону. Исправляют это перестановкой двух фазовых проводников после полного отключения питания, но только если такой порядок допускает документация оборудования.
Нагрев вилки не всегда связан с превышением 32 А. Причиной бывают загрязненные контакты, несовместимые изделия, ослабленные клеммы, надломленные жилы или многократное соединение под нагрузкой. Если корпус стал горячим, появился запах нагретого пластика, треск или потемнение, эксплуатацию прекращают. Поврежденную пару «вилка - розетка» осматривают целиком: новая вилка быстро испортится в розетке с выгоревшими контактами.
Итоговый выбор
Правильная вилка 32 А - это изделие, которое одновременно соответствует сети, оборудованию и среде эксплуатации. Для однофазных 230 В обычно выбирают синее исполнение 2P+E, для трехфазных 400 В - красное 3P+E или 3P+N+E. Степень IP назначают по реальному воздействию воды и пыли, а кабель и защитный автомат - по расчету, а не по одному номиналу на корпусе.
Перед покупкой полезно зафиксировать все параметры в одной строке: 32 А, напряжение, число полюсов, положение PE, IP, наружный диаметр и сечение кабеля. Такая запись почти исключает случайную замену похожим, но несовместимым разъемом. Если условия подключения нестандартные, стоит задать вопрос специалисту и приложить фотографию маркировки - это быстрее и безопаснее экспериментов на действующей линии.
