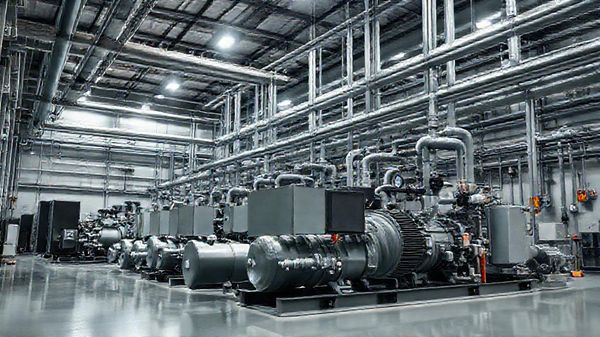

Как организовать компрессорную станцию на предприятии

Компрессорная станция - это не только один компрессор. Чтобы оборудование предприятия получало сжатый воздух с необходимым давлением и качеством, требуется целая система. В неё входят ресиверы, осушители, фильтры, трубопроводы, конденсатоотводчики и элементы управления.

Ошибки при подборе одного компонента могут повлиять на работу всей пневмосети.

С чего начинается проектирование

Первый этап — определение потребности предприятия в сжатом воздухе.

Необходимо установить:

количество потребителей;
максимальный и средний расход;
рабочее давление;
режим работы оборудования;
требования к качеству воздуха;
перспективу подключения новых потребителей.

После этого можно рассчитывать производительность компрессорной станции.

Если производство работает круглосуточно и остановка подачи воздуха критична, часто предусматривают несколько компрессоров.

Например, часть установок обеспечивает основную нагрузку, а ещё одна используется как резервная.

Компрессор

Компрессор является источником сжатого воздуха.

Для предприятий с постоянным потреблением обычно применяются винтовые модели.

Если нагрузка сильно изменяется в течение смены, одним из вариантов становится установка с частотным регулированием.

Она способна изменять производительность в соответствии с текущим расходом.

На крупных объектах часто используется несколько компрессоров различной производительности. Контроллер объединяет их в общую систему и запускает необходимое количество установок в зависимости от потребления.

Воздушный ресивер

После компрессора устанавливается ресивер.

Он создаёт запас сжатого воздуха и сглаживает изменения давления.

Кроме того, в ресивере горячий воздух частично охлаждается, поэтому определённое количество влаги выпадает в виде конденсата.

В нижней части ёмкости устанавливается ручной или автоматический конденсатоотводчик.

Объём ресивера рассчитывается исходя из производительности компрессоров и характера нагрузки.

Осушитель

После сжатия воздух содержит большое количество водяного пара.

Если его не удалять, при охлаждении внутри магистрали образуется конденсат.

Для большинства стандартных промышленных задач применяют рефрижераторные осушители.

Если оборудованию необходим особенно сухой воздух, устанавливаются адсорбционные модели.

Осушитель подбирается по реальному расходу с учётом давления и температуры воздуха.

Магистральные фильтры

Фильтры удаляют из потока твёрдые частицы, капли масла и другие загрязнения.

Степень очистки зависит от требований потребителей.

В некоторых системах устанавливается несколько ступеней фильтрации.

Например:

компрессор > ресивер > предварительный фильтр > осушитель > фильтр тонкой очистки > пневмосеть.

Точная последовательность определяется проектом и типом используемого оборудования.

Пневматическая сеть

Даже правильно подобранная компрессорная станция не будет работать эффективно при ошибках в трубопроводе.

Слишком маленький диаметр трубы создаёт большое сопротивление.

Из-за этого возле дальних потребителей давление может быть заметно ниже, чем в компрессорной.

Необходимо учитывать длину магистрали, количество поворотов и максимальный расход.

Для крупных цехов часто применяется кольцевая схема. Воздух может поступать к потребителю с разных направлений, благодаря чему распределение давления становится более равномерным.

Где разместить оборудование

Компрессоры выделяют значительное количество тепла.

Помещение должно обеспечивать достаточный приток воздуха и удаление нагретого потока.

Важно оставить пространство для обслуживания.

Фильтры, радиаторы, ремни и другие элементы должны оставаться доступными для сервисных работ.

Если компрессор установить слишком близко к стене, это может затруднить вентиляцию и обслуживание.

Система отвода конденсата

Влага появляется сразу в нескольких точках:

в ресивере;
фильтрах;
осушителе;
отдельных участках трубопровода.

Поэтому для каждой точки требуется организованный слив.

На промышленных станциях удобно использовать автоматические конденсатоотводчики.

Одна большая или несколько небольших установок

Для предприятия с переменной нагрузкой несколько компрессоров могут оказаться удобнее одного крупного.

Например, ночью работает только одна установка, а в дневную смену запускаются две или три.

Также наличие нескольких компрессоров повышает ремонтопригодность системы: часть оборудования можно остановить для обслуживания, сохранив подачу воздуха.

Компрессорную станцию следует проектировать как единый комплекс. Производительность компрессоров, объём ресиверов, пропускная способность осушителя и фильтров, диаметр трубопроводов и требования потребителей должны быть согласованы между собой
