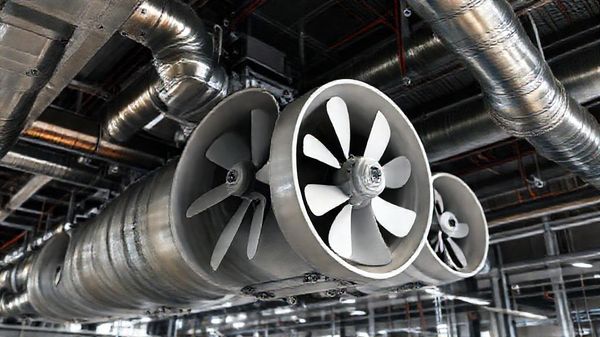

Осевые вентиляторы в системах вентиляции: где они эффективны, а где лучше выбрать другой тип

Компактное рабочее колесо, прямое направление потока и высокий расход делают осевую схему привлекательной для множества вентиляционных задач. Однако её преимущества раскрываются только при подходящем сопротивлении сети, поэтому по одному диаметру или максимальной производительности выбирать оборудование нельзя.

Как устроено осевое перемещение воздуха и в чём особенности такой конструкции

В конструкции, где применяется вентилятор осевой, воздух движется преимущественно вдоль оси вращения рабочего колеса. Лопатки сообщают потоку энергию, а компактная геометрия позволяет получить значительный расход при сравнительно небольших габаритах.

Такая схема удобна там, где не требуется создавать высокое давление для преодоления сложной сети.

У осевых моделей нет характерной для центробежных машин спиральной камеры, поэтому их легче встраивать в отверстия, короткие каналы и прямолинейные участки. При этом реальная характеристика зависит от формы лопаток, частоты вращения, направляющих аппаратов и конструкции корпуса.

Два вентилятора одинакового диаметра могут заметно различаться по давлению и шуму.

Для каких задач особенно подходит оборудование этого типа

Осевые решения рациональны для перемещения больших объёмов воздуха через относительно свободное сечение.

Это может быть вытяжка непосредственно через стену, вентиляция технических помещений, продувка, охлаждение оборудования или работа в коротком канале с небольшим числом сопротивлений. В таких условиях конструкция используется близко к своим сильным сторонам.

• короткая вытяжная или приточная трасса без плотной фильтрации;

• перемещение воздуха через проём, стену или компактный канал;

• вентиляция помещений, где требуется большой расход при умеренном давлении;

• технологическое охлаждение при свободном подводе и отводе воздуха.

Даже в подходящем применении важно учитывать решётки, жалюзи и обратные клапаны. Каждый такой элемент добавляет сопротивление и смещает рабочую точку.

Если элементов много, система может перестать быть «лёгкой» для осевой машины.

Как соотносятся большой расход воздуха и способность преодолевать сопротивление сети

Максимальная подача достигается не при любом давлении. По мере роста сопротивления сети рабочая точка смещается по характеристике, и фактический расход уменьшается.

Поэтому паспортное значение при свободном потоке нельзя переносить на систему с длинными воздуховодами и оборудованием.

Для оценки нужен расчёт потерь давления на прямых участках и местных сопротивлениях. После этого на характеристике проверяют, способен ли выбранный вентилятор обеспечить требуемый расход при полученном давлении.

Такой подход сразу показывает, остаётся ли осевая схема рациональной.

Какие ограничения создают длинные воздуховоды, фильтры и сложная трасса

Длинный канал добавляет потери на трение, а каждый отвод, переход и решётка создаёт местное сопротивление. Фильтр особенно заметно меняет режим по мере загрязнения, поскольку перепад давления на нём возрастает.

В результате первоначально достаточный вентилятор может давать всё меньший расход в эксплуатации.

• несколько резких поворотов подряд перед или после рабочего колеса;

• фильтры высокой степени очистки с заметным перепадом давления;

• длинные участки малого сечения с высокой скоростью воздуха;

• заслонки и решётки, подобранные без проверки их сопротивления.

Если сеть изначально сложная, попытка компенсировать потери только ростом оборотов повышает шум и нагрузку на привод. Часто рациональнее перейти к другому аэродинамическому типу, рассчитанному на более высокое давление.

Это решение принимают по характеристикам, а не по внешнему виду вентилятора.

На какие характеристики ориентироваться при подборе под конкретную задачу

Основные параметры — требуемый расход, давление в рабочей точке и допустимый уровень шума. Затем проверяют диаметр и присоединение, мощность и ток двигателя, возможность регулирования, диапазон температур и условия монтажа.

Для наружного размещения учитывают защищённость конструкции от среды.

Важно смотреть на всю кривую производительности, а не на одну максимальную цифру. Рабочая точка должна находиться в устойчивой области характеристики с приемлемым запасом по изменению сопротивления.

При наличии регулирования уточняют, каким способом конкретный двигатель допускает изменение скорости.

При подборе полезно отдельно проверить акустический режим на расчётной точке. Рост частоты вращения ради дополнительного давления обычно увеличивает аэродинамический шум, поэтому попытка «дожать» сложную сеть осевым колесом может ухудшить условия в помещении.

Иногда переход к другому типу вентилятора позволяет получить требуемое давление при более спокойном режиме работы. Это особенно важно рядом с рабочими местами, переговорными и другими зонами, где низкий фоновый шум входит в требования к микроклимату. После запуска акустический режим проверяют фактически: при расчётном расходе оценивают шум в обслуживаемой зоне и при необходимости корректируют скорость, шумоглушение или компоновку сети.

Как понять, что для объекта действительно подходит осевая, а не другая схема вентилятора

Осевой вариант оправдан, если требуемый расход достигается при умеренном сопротивлении и нет необходимости создавать значительный напор. При компактной прямой трассе это позволяет получить простую компоновку без лишних переходов.

Если же расчёт показывает высокий перепад давления, преимущество компактности перестаёт быть главным.

Сигналом к пересмотру решения служат сложная сеть, несколько ступеней фильтрации, высокий расчётный напор или невозможность обеспечить нужный расход без чрезмерной скорости вращения. В таких случаях сравнивают характеристики с радиальной или смешанной схемой.

Выбор типа становится следствием аэродинамики системы, а не привычки использовать определённую конструкцию.
