Как устроена модульная паровая котельная: путь воды и пара от подготовки теплоносителя до потребителя

Что происходит внутри котельной

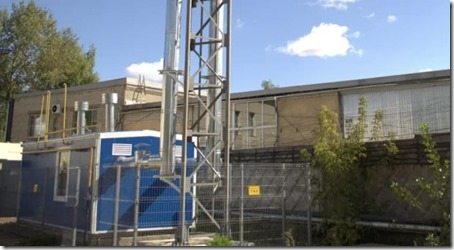

Модульная паровая котельная - это не просто контейнер с котлом, а законченная технологическая система, в которой вода превращается в пар заданного давления, проходит контроль качества и по трубопроводу направляется к потребителю. В состав установки входят котлы, насосное оборудование, водоподготовка, деаэратор, автоматика, горелочные устройства, трубопроводы и системы безопасности.

Главная особенность модульного исполнения - оборудование заранее собирают в блоках заводской готовности. На площадке остаётся выполнить фундамент, подключить топливо, электроснабжение, воду, паропровод и конденсатную линию. Такой подход сокращает объём монтажных работ, но не отменяет проектирование: производительность, давление, состав воды и схема возврата конденсата рассчитываются под конкретный объект.

Путь теплоносителя можно описать коротко: исходная вода поступает на химводоочистку, затем проходит деаэрацию, питательными насосами подаётся в котёл, испаряется и превращается в насыщенный или перегретый пар. После передачи теплоты потребителю конденсат возвращается в котельную либо отводится в систему, а цикл повторяется.

Именно поэтому паровые котельные проектируют не по одному параметру - например, по мощности котла, - а по всей цепочке: от качества исходной воды до режима работы паропотребляющего оборудования.

wyqnko2v

Первый этап: подготовка исходной воды

Водопроводная или артезианская вода содержит соли жёсткости, растворённые газы, механические примеси и иногда соединения железа. При нагреве они становятся причиной накипи, коррозии и пенообразования. Даже тонкий слой отложений на теплообменной поверхности ухудшает передачу тепла и повышает расход топлива. В водотрубных котлах это особенно опасно: локальный перегрев экранных труб может привести к повреждению металла.

Состав водоподготовки определяют после анализа воды и требований производителя котла. В типовой схеме встречаются механический фильтр, установка умягчения, обратный осмос, дозирование реагентов и система удаления растворённых газов. Нельзя заранее считать, что обратный осмос нужен в каждом проекте: иногда достаточно натрий-катионирования, а иногда требуется глубокое обессоливание.

Узел Задача Что контролируют
Механический фильтр Удаление песка, ржавчины и взвеси Перепад давления, состояние загрузки
Умягчитель Снижение содержания кальция и магния Жёсткость воды, расход соли
Обратный осмос Снижение минерализации и электропроводности Рабочее давление, солесодержание пермеата
Деаэратор Удаление кислорода и углекислоты Температура, давление, содержание растворённых газов

Критически важно: водоподготовку нельзя выбирать только по производительности котла. Один и тот же котёл при разном качестве исходной воды потребует разных фильтров, реагентов и режима продувки.

Деаэрация и питательный тракт

После химической очистки вода направляется в деаэратор. Его задача - удалить растворённые кислород и углекислоту, которые ускоряют коррозию трубопроводов, барабана и теплообменных поверхностей. В термическом деаэраторе вода нагревается паром до температуры, близкой к температуре насыщения при рабочем давлении. Газы выделяются и удаляются через вентиляционную линию.

Из деаэратора вода поступает в питательный бак, откуда её забирают питательные насосы. Насос должен обеспечить не только требуемый расход, но и давление, превышающее давление в барабане или экономайзере с учётом сопротивления арматуры и трубопровода. Обычно предусматривают рабочий и резервный насосы. Их переключение выполняется автоматически при падении давления или отказе основного агрегата.

Важный элемент питательной линии - обратный клапан. Он не позволяет котловой воде двигаться в сторону насоса при остановке оборудования. Перед котлом устанавливают запорную арматуру, манометры, расходомер или другой прибор контроля подачи. Для устойчивой работы автоматики необходимо также контролировать минимальный расход через котёл: при слишком малой циркуляции поверхности нагрева могут перегреваться.

Как вода превращается в пар

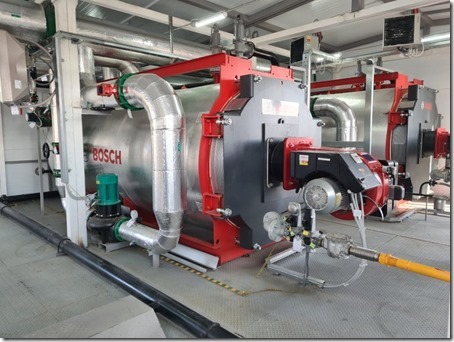

В котле топливо сжигается в топочной камере, а выделившееся тепло передаётся воде через поверхности нагрева. В зависимости от конструкции применяются жаротрубные или водотрубные котлы. В жаротрубном аппарате продукты сгорания движутся внутри труб, окружённых водой. В водотрубном котле вода циркулирует внутри труб, а дымовые газы омывают их снаружи.

Для небольших и средних промышленных объектов часто используют жаротрубные паровые котлы. Они компактны, относительно просты в обслуживании и способны выдавать насыщенный пар стабильных параметров. Водотрубные решения выбирают при большой паропроизводительности, высоком давлении или особых требованиях к динамике нагрузки.

На выходе из котла образуется насыщенный пар. Его температура связана с давлением: например, при абсолютном давлении около 1,0 МПа температура насыщения составляет примерно 180 °C. Точное значение берут из таблиц свойств воды и пара; в эксплуатации учитывают также влажность пара, потери давления и состояние регулирующей арматуры.

Если технологическому процессу нужен пар с минимальным содержанием влаги, применяют паросепараторы, встроенные сепарационные устройства или отдельные осушители. Для некоторых потребителей используют перегреватель, который повышает температуру пара выше точки насыщения. Однако перегретый пар нужен не всегда: для стерилизаторов, теплообменников и ряда технологических ванн может быть достаточно качественного насыщенного пара.

Паровой коллектор и передача энергии потребителю

После выхода из котла пар поступает в общий коллектор. Здесь объединяются потоки от нескольких котлов, устанавливаются отсечные клапаны, манометры, предохранительные устройства и точки подключения отдельных потребителей. Коллектор позволяет вывести один котёл в ремонт, не останавливая всю систему, если оставшейся производительности достаточно.

Далее пар движется по магистральному трубопроводу. Его прокладывают с уклоном, предусматривают дренажные точки и устанавливают конденсатоотводчики. При прогреве холодной магистрали образуется значительное количество конденсата. Если не удалять его своевременно, возможны гидравлические удары - резкие скачки давления, способные повредить арматуру, компенсаторы и теплообменники.

Перед потребителем часто устанавливают редукционно-охладительную установку. Она снижает давление, а при необходимости и температуру пара. Регулятор давления выбирают по максимальному и минимальному расходу, иначе на малой нагрузке система будет работать нестабильно. После редуцирования обязательно проверяют пропускную способность клапана и корректность работы предохранительной арматуры.

Потребитель Типичная задача пара Особенность схемы
Пищевое производство Нагрев продукта, мойка, стерилизация Требования к качеству пара и материалам оборудования
Химическое производство Нагрев реакторов и испарителей Стабильное давление, резервирование, защита от загрязнения
Прачечная Глажение, сушка, нагрев воды Переменная нагрузка и быстрые изменения расхода
Система отопления Передача тепла через теплообменник Пар не попадает напрямую в водяной контур

v5jqogqe

Возврат конденсата и продувка

В теплообменнике пар отдаёт скрытую теплоту парообразования и превращается в конденсат. Если он чистый и соответствует требованиям котловой воды, его возвращают в конденсатный бак. Чем выше доля возврата, тем меньше расход подпиточной воды, реагентов и топлива на повторный нагрев. Но возврат допустим только после проверки: конденсат может загрязниться маслом, продуктом или химическими веществами при повреждении теплообменника.

Из котловой воды периодически удаляют часть растворённых солей. Этот процесс называется продувкой. Она бывает непрерывной и периодической. Непрерывная продувка стабилизирует солесодержание, а периодическая удаляет шлам и осадок из нижних частей котла. Чрезмерная продувка приводит к потерям воды и тепла, недостаточная - к уносу солей с паром и образованию отложений.

Практическое правило: процент возврата конденсата оценивают не сам по себе, а вместе с его качеством. Загрязнённый конденсат дешевле отвести, чем допустить попадание масла или реагента в котёл.

Автоматика и безопасность

Современная модульная котельная работает под управлением контроллера, но автоматика не заменяет защитные устройства. Система должна отключить горелку при погасании факела, снижении давления газа, недостатке воздуха, падении уровня воды, превышении давления пара или отказе питательного насоса. Конкретный набор защит определяется типом котла, топливом и проектом.

На паровом котле устанавливают предохранительные клапаны, показывающие приборы, датчики уровня и давления, продувочную арматуру. Работоспособность защит проверяют при пусконаладке и в процессе эксплуатации по утверждённому регламенту. Для объектов, подпадающих под требования промышленной безопасности, дополнительно учитывают федеральные нормы и правила Ростехнадзора, а также документацию изготовителя.

Памятка перед запуском

  1. Проверить результаты анализа исходной воды и соответствие настроек водоподготовки проектным значениям.
  2. Убедиться, что деаэратор заполнен, питательные насосы развоздушены, а резервный насос готов к работе.
  3. Осмотреть паропровод: открыть дренажи, проверить конденсатоотводчики, компенсаторы и теплоизоляцию.
  4. Проверить исправность предохранительных клапанов, датчиков уровня, давления и сигнализации.
  5. Выполнить прогрев магистрали постепенно, не открывая паровой клапан на потребителя рывком.
  6. После выхода на режим записать давление, температуру, расход воды, расход топлива и показатели продувки.

Итоги

Модульная паровая котельная представляет собой непрерывный технологический цикл. Вода очищается и деаэрируется, питательный насос подаёт её в котёл, топливо превращает запас химической энергии в пар, а пар передаёт тепло производству. Затем конденсат возвращается в систему, а избыточные соли удаляются продувкой.

Надёжность такой установки определяется не одним котлом, а согласованной работой всех узлов: водоподготовки, насосов, автоматики, паропроводов и конденсатной линии. При выборе оборудования полезно заранее определить давление и расход пара, график нагрузки, качество исходной воды, возможность возврата конденсата и требования к резервированию. Если в схеме остаются спорные места, их стоит проверить на стадии проекта, пока корректировка решения не превратилась в дорогостоящую переделку.
