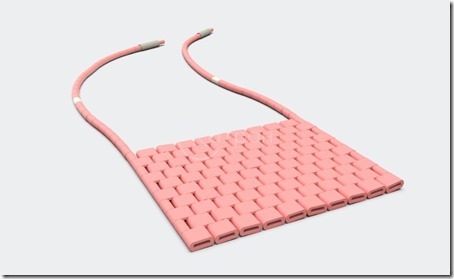

Гибкий нагревательный коврик применяют там, где металл нужно прогреть локально, равномерно и без громоздкой печи: при сварке труб, ремонте литых деталей, отпуске швов, предварительном подогреве заготовок и сушке конструкций. Главный принцип прост: коврик должен плотно прилегать к поверхности, нагреваться с заданной мощностью, а температура должна измеряться непосредственно на детали. Ошибка хотя бы в одном из этих пунктов приводит к холодным зонам, перегреву кромок и непредсказуемым изменениям структуры металла.
Правильная работа начинается не с включения оборудования, а с определения технологического режима. Необходимо знать марку стали, толщину детали, требуемую температуру, скорость нагрева, выдержку и способ охлаждения. Для углеродистых и низколегированных сталей предварительный подогрев перед сваркой часто лежит в диапазоне 100–250 °C, однако конкретное значение задают технологическая карта, сварочная процедура или нормативная документация. Универсальной температуры «для любого металла» не существует.
Коврик не заменяет терморегулятор и термопару. Его задача - передать тепло, а не самостоятельно поддерживать технологический режим. Поэтому комплект следует рассматривать как систему: нагревательный элемент, блок управления, датчик температуры, теплоизоляция и средства фиксации должны работать согласованно. Чем массивнее деталь и выше требования к равномерности, тем важнее контроль не только максимальной температуры, но и градиента нагрева по поверхности.
При выборе оборудования стоит заранее сопоставить площадь обработки, напряжение, мощность и допустимую рабочую температуру. Например, нагревательные коврики для термообработки могут отличаться не только габаритами, но и типом нагревательного элемента, конструкцией защитной оболочки, способом подключения и требованиями к управляющей аппаратуре.
Как подобрать коврик под конкретную деталь
Размер нагревательной зоны выбирают по площади фактического прогрева, а не по длине детали целиком. Если требуется обработать сварной стык трубы, коврик должен закрывать шов и прилегающий металл с обеих сторон. Узкая зона нагрева создаёт резкий перепад температур: центральная часть уже достигла заданного значения, а соседние участки остаются холодными. Для ответственных соединений это может вызвать дополнительные термические напряжения.
При подборе также учитывают теплопроводность материала и массу детали. Стальная труба с большой толщиной стенки отводит тепло значительно быстрее тонкого листа. В таком случае одной номинальной мощности на квадратный метр может оказаться недостаточно, особенно при отрицательной температуре окружающей среды или сильном ветре. Для наружных работ важны не только мощность коврика, но и защитный теплоизоляционный слой.
| Параметр | Что проверить | Почему это важно |
|---|---|---|
| Рабочее напряжение | Соответствие источнику питания и регулятору | Несовместимость может привести к отказу оборудования или аварийному режиму |
| Мощность | Запас для прогрева детали с учётом теплопотерь | Недостаточная мощность увеличивает время выхода на режим |
| Размер | Площадь перекрытия шва и зоны термического влияния | Снижает риск локального перегрева и холодных участков |
| Максимальная температура | Допуск коврика и предел изоляции | Защищает нагревательный элемент от разрушения |
| Условия эксплуатации | Влага, пыль, открытый воздух, ограниченное пространство | Определяет требования к оболочке и электрической защите |
Подготовка поверхности и размещение
Перед установкой металл очищают от масла, грязи, рыхлой окалины и острых выступов. Поверхность должна быть сухой. Загрязнение не всегда мешает передаче тепла напрямую, но оно способно повредить защитную оболочку коврика, вызвать дымление или создать локальное сопротивление между элементом и деталью. Острые кромки закрывают термостойким материалом, если конструкция изделия не рассчитана на контакт с ними.

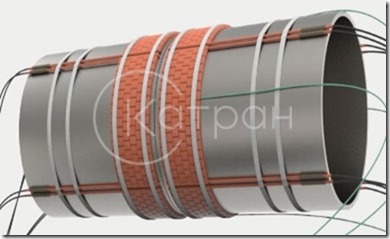

Коврик располагают рабочей поверхностью к металлу. Нельзя допускать складок, заломов и участков, где нагревательный элемент пересекается сам с собой. Гибкость изделия предназначена для повторения формы детали, а не для его сворачивания в плотный рулон во время работы. На цилиндрических поверхностях коврик укладывают с равномерным радиусом, без чрезмерного натяжения.
Критически важно: не включайте коврик, если он сложен вдвое, свернут в несколько слоёв или зажат между участками собственной поверхности. Такой режим резко повышает плотность теплового потока и может привести к перегреву изоляции.
Фиксация без повреждения нагревателя
Надёжная фиксация нужна не для того, чтобы сильно прижать коврик, а чтобы сохранить постоянный контакт с металлом во время нагрева. Подходят термостойкие ремни, проволока из жаростойкого сплава, специальные прижимы и крепёжные элементы, рекомендованные производителем. Обычная пластиковая стяжка при температуре быстро теряет прочность, а металлическая лента без изоляции может повредить защитный слой.
Прижим распределяют по площади, избегая точечных нагрузок. Слишком сильное стягивание деформирует коврик и создаёт участки с неравномерным тепловым контактом. Кабель выводят так, чтобы он не перегибался у места подключения и не лежал на горячей зоне. Радиус изгиба питающего провода должен соответствовать инструкции, особенно если провод рассчитан на повышенный ток.
Если используется теплоизоляция, её укладывают поверх коврика после проверки положения датчиков и соединительных кабелей. Изоляционный мат уменьшает потери тепла, ускоряет прогрев и помогает стабилизировать температуру. Однако он не должен перекрывать вентиляционные зоны блока управления или закрывать элементы, которым требуется отвод тепла.
Контроль температуры: где и как устанавливать датчик
Наиболее распространённая ошибка - ориентироваться на температуру, указанную регулятором, без проверки фактического нагрева детали. Датчик закрепляют на металле в зоне, где ожидается наименьшая температура: около края коврика, рядом с массивным сечением или на участке, который интенсивно отводит тепло. Если контролировать только центр нагревателя, периферия может остаться недогретой.
Для протяжённых швов используют несколько точек измерения. Один датчик подключают к системе регулирования, остальные применяют для независимого контроля. Тип датчика - термопара, термосопротивление или другой измерительный элемент - выбирают по диапазону температуры и совместимости с контроллером. Место контакта защищают от случайного смещения, а провод не прокладывают вплотную к силовым кабелям без необходимости: электромагнитные помехи способны исказить показания.
На этапе выхода на режим температуру повышают постепенно. Точный темп нагрева определяется технологией и толщиной металла, но в ответственных работах его задают заранее, а не выбирают «на глаз». После достижения установленного значения выдержку начинают только тогда, когда прогрелась вся контролируемая зона. Окончание нагрева также не означает немедленное снятие теплоизоляции: резкое охлаждение может нарушить заданный режим.
Практическое правило: если показания датчика меняются рывками, заметно расходятся с ручным измерителем или растут после отключения питания, нагрев следует остановить и проверить контакт датчика, состояние кабеля и фактическое положение коврика.
Пошаговый порядок работы
- Изучите паспорт коврика, регулятора и датчика; проверьте рабочее напряжение, мощность и предельную температуру.
- Подготовьте металл: удалите загрязнения, влагу и острые выступы, обозначьте границы зоны нагрева.
- Разместите коврик без складок и перекрытий, выведите соединительный кабель в безопасную сторону.
- Закрепите изделие термостойкими средствами с равномерным прижимом, не повреждая оболочку.
- Установите датчик на металле в контрольной точке и зафиксируйте его от смещения.
- При необходимости накройте коврик теплоизоляцией, оставив свободными органы управления и кабельные соединения.
- Включите систему на минимальном режиме, проверьте корректность показаний и плавность роста температуры.
- Доведите деталь до заданного режима, выдержите необходимое время и контролируйте температуру до полного завершения операции.
Типичные ошибки и их последствия
Нельзя накрывать работающий коврик горючими материалами, оставлять его без контроля или использовать во влажной среде, если это не предусмотрено конструкцией. Запрещается тянуть изделие за силовой кабель, прокалывать оболочку крепежом и ремонтировать нагревательный элемент способом, не указанным изготовителем.
Ещё одна проблема - попытка компенсировать слабый прогрев чрезмерным увеличением времени работы. Если температура не достигается, причина обычно в недостаточной мощности, плохом контакте, избыточной толщине детали или теплопотерях. Продолжительная работа на предельном режиме не устраняет проблему, а сокращает ресурс оборудования.
Остановите нагрев немедленно при появлении запаха перегретой изоляции, дыма, искрения, повреждения оболочки, резкого скачка температуры или отключении защитной автоматики. Повторное включение допустимо только после выяснения причины.
Памятка перед включением
| Проверка | Результат |
|---|---|
| Поверхность сухая и очищенная | Да / нет |
| Коврик не имеет складок, порезов и следов перегиба | Да / нет |
| Перекрытий и контакта нагревателя с самим собой нет | Да / нет |
| Датчик закреплён на металле в правильной точке | Да / нет |
| Кабели защищены от перегрева, влаги и механического натяжения | Да / нет |
| Регулятор и источник питания соответствуют параметрам системы | Да / нет |
Итоги
Безопасная и равномерная термообработка гибким ковриком строится на трёх вещах: правильной площади покрытия, плотном, но бережном прилегании и независимом контроле температуры металла. Дополнительную стабильность дают теплоизоляция, несколько точек измерения и заранее определённый режим нагрева и охлаждения. Перед началом работ следует сверяться с паспортом оборудования, технологической картой и требованиями к конкретной марке стали. Если в проекте есть ограничения по скорости нагрева, выдержке или охлаждению, их нельзя заменять приблизительной оценкой по показаниям одного регулятора.
Грамотно установленный коврик превращает локальный нагрев в управляемый технологический процесс, а не в проверку детали на прочность. При выборе оборудования полезно заранее уточнить рабочие параметры, способ подключения и совместимость с системой контроля - это обычно экономит больше времени, чем попытки исправить последствия неправильного монтажа.
