Что такое идеальный цикл охлаждения?
Идеальный цикл охлаждения представляет собой теоретическую модель работы холодильной установки, в которой отсутствуют потери энергии, трение, утечки и другие необратимые процессы. Он служит эталоном для оценки эффективности реальных систем и лежит в основе проектирования всех современных холодильных машин — от бытовых агрегатов до промышленных комплексов. Понимание этого цикла необходимо как инженерам, так и тем, кто планирует приобрести специализированное оборудование, например, холодильная камера из сэндвич панелей купить которую стремятся владельцы мини-производств или фермерских хозяйств.
Цикл охлаждения основан на термодинамических законах и описывает последовательные изменения состояния хладагента при его движении по замкнутому контуру. В отличие от реального холодильного цикла, в идеальном предполагается, что все процессы обратимы, а теплообмен происходит при бесконечно малой разнице температур.
Обратный цикл Карно как основа
Идеальный холодильный цикл является частным случаем обратного цикла Карно, адаптированного для парообразного рабочего тела. Он состоит из четырёх последовательных процессов:
- Адиабатное сжатие — хладагент в парообразном состоянии сжимается компрессором без теплообмена с окружающей средой. При этом повышаются давление и температура хладагента до уровня, превышающего температуру конденсации.
- Изотермическое сжатие (конденсация) — горячий пар поступает в конденсатор, где при постоянной температуре и высоком давлении отдаёт тепло окружающей среде и переходит в состояние насыщенной жидкости.
- Адиабатное расширение — жидкий хладагент проходит через дросселирующее устройство (в идеальном случае — без потерь давления), и его давление резко снижается до уровня испарения. Температура также падает до значения ниже температуры охлаждаемого объекта.
- Изотермическое расширение (испарение) — хладагент поступает в испаритель, где при постоянной низкой температуре поглощает тепло от охлаждаемой среды и полностью испаряется, возвращаясь к состоянию насыщенного пара.
После этого цикл повторяется. Таким образом, холодильная машина переносит тепло от тела с более низкой температурой к телу с более высокой за счёт затраты внешней работы (на привод компрессора).
Термодинамические параметры идеального цикла
В идеальном цикле холодильной установки все переходы между состояниями происходят мгновенно и без потерь. Ключевые точки цикла:
- На выходе из испарителя — насыщенный пар при температуре испарения (Tисп) и низком давлении;
- На выходе из компрессора — перегретый пар при температуре конденсации (Tконд) и высоком давлении;
- На выходе из конденсатора — насыщенная жидкость при Tконд и высоком давлении;
- На выходе из дросселя — смесь жидкости и пара при Tисп и низком давлении.
Количество теплоты, отводимое от охлаждаемого объекта в испарителе, обозначается как Q0. Работа, затраченная на сжатие хладагента, — L. Эффективность цикла оценивается по холодильному коэффициенту: ? = Q0 / L.
| Процесс | Тип | Изменение состояния | Теплообмен |
|---|---|---|---|
| 1 > 2 | Адиабатное сжатие | Пар низкого давления > пар высокого давления | Нет |
| 2 > 3 | Изотермическая конденсация | Пар > насыщенная жидкость | Отвод тепла в окружающую среду |
| 3 > 4 | Адиабатное расширение | Жидкость высокого давления > смесь жидкости и пара | Нет |
| 4 > 1 | Изотермическое испарение | Смесь > насыщенный пар | Поглощение тепла от охлаждаемой среды |
От идеального к реальному циклу
В реальных холодильных установках цикл работы отличается от идеального из-за необратимых процессов:
- Сжатие в компрессоре сопровождается потерями на трение и нагрев;
- Теплообмен в конденсаторе и испарителе происходит при конечной разнице температур, что снижает эффективность;
- В дроссельном устройстве (капиллярная трубка или ТРВ) происходят значительные потери давления;
- Хладагент может быть перегрет перед компрессором и переохлаждён после конденсатора для повышения надёжности.
Несмотря на это, идеальный цикл остаётся важным инструментом для сравнения различных хладагентов и конструкций холодильных машин. По нему можно определить максимально возможный холодильный коэффициент при заданных температурах испарения и конденсации.
Применение в проектировании оборудования

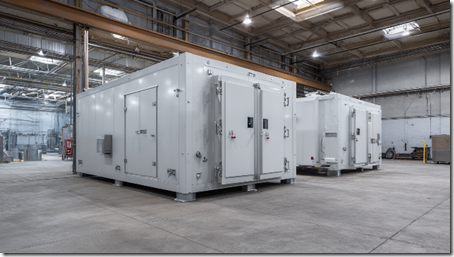

При разработке холодильных камер, в том числе из сэндвич-панелей, инженеры используют идеальный цикл для предварительного расчёта мощности компрессора, площади теплообменников и расхода хладагента. Хотя реальная работа холодильной установки будет менее эффективной, теоретический цикл даёт понимание предельных возможностей системы.
Наиболее распространены парокомпрессионные холодильные машины, в которых хладагент многократно меняет агрегатное состояние. Их цикл максимально приближен к идеальному при условии качественного монтажа и подбора компонентов.
Заключение
Идеальный цикл охлаждения — это не просто абстракция, а практическая основа всей холодильной техники. Он чётко демонстрирует, как за счёт затраты работы можно переносить тепло против естественного градиента — от холодного тела к горячему. Цикл холодильной машины, даже в реальном исполнении, следует тем же принципам, что и его теоретическая модель.
Понимание этих процессов помогает не только инженерам, но и пользователям правильно эксплуатировать оборудование, выбирать подходящие режимы и оценивать заявленные характеристики. Ведь именно от точности соблюдения условий цикла — давления, температуры и чистоты хладагента — зависит долговечность и эффективность любой холодильной установки.
