Кабель ААБл применяют в стационарных силовых сетях для передачи электроэнергии на напряжении до 1 кВ, а отдельные исполнения - в установках более высокого класса напряжения. Его выбирают для прокладки в земле, кабельных сооружениях и производственных зонах, где требуется механическая защита от повреждений. При этом есть важная техническая оговорка: в классическом обозначении ААБл оболочка не свинцовая, а алюминиевая. Кабели со свинцовой оболочкой обычно относятся к маркам АСБ, АСБл и близким исполнениям.
Эта разница не формальность. Алюминиевая жила, алюминиевая оболочка и свинцовая оболочка по-разному ведут себя при монтаже, воздействии влаги, токах короткого замыкания и контакте с другими металлами. Ошибка в маркировке может привести к закупке не того изделия, а затем - к проблемам с разделкой, соединением и защитой от коррозии.

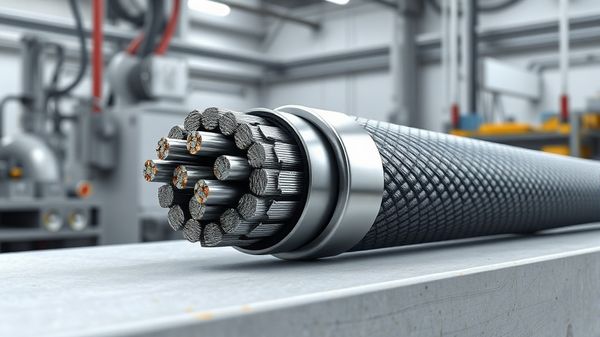

Конструкция кабеля включает токопроводящие алюминиевые жилы, бумажную пропитанную изоляцию, металлическую оболочку, броню из стальных лент и наружный защитный покров. В зависимости от исполнения жилы могут быть однопроволочными или многопроволочными, круглыми либо секторной формы. Такие кабели рассчитаны на стационарную эксплуатацию: для частого изгиба они не предназначены.
Перед заказом конкретного исполнения полезно сверить маркировку, сечение, число жил и допустимое напряжение с проектом или ведомостью кабельной продукции. Общие сведения о конструкции и назначении представлены в описании по ссылке https://1777.ru/stavropol/kabel-aabl, однако окончательный выбор делают по паспорту изделия и действующей нормативной документации.
Как расшифровывается марка ААБл
В обозначении кабеля первая буква «А» указывает на алюминиевые токопроводящие жилы. Вторая «А» традиционно означает алюминиевую оболочку. Буква «Б» связана с броней из стальных лент, а строчная «л» указывает на ленточный характер бронирования или конструктивное исполнение защитного покрова в принятой системе маркировки.
У разных производителей встречаются дополнительные индексы, обозначающие наличие нулевой жилы, особенности пропитки, климатическое исполнение или допустимое напряжение. Поэтому по одному только внешнему сходству кабелей заменять ААБл на АСБ нельзя. У них различаются материал оболочки, масса, технология монтажа и требования к соединению.
| Параметр | ААБл | АСБ или аналогичный кабель со свинцовой оболочкой |
|---|---|---|
| Материал жил | Алюминий | Алюминий, иногда медь - в зависимости от марки |
| Материал оболочки | Алюминий | Свинец |
| Броня | Стальные ленты | Стальные ленты |
| Основная область применения | Стационарные сети, прокладка в земле и сооружениях | Сети, где требуется герметичная металлическая оболочка и повышенная стойкость к влаге |
| Ключевая особенность монтажа | Контроль состояния алюминия и защиты от коррозии | Аккуратная работа со свинцом, исключение повреждения оболочки и контактной коррозии |
Что нужно учитывать у алюминиевых жил
Алюминий легче меди и обычно дешевле при сопоставимом электрическом назначении, но его удельное электрическое сопротивление выше. Поэтому при одинаковом токе алюминиевую жилу делают большего сечения, чем медную. Сравнивать кабели «по диаметру» неправильно: ориентируются на длительно допустимый ток, способ прокладки, температуру грунта, число нагруженных жил и условия охлаждения.
На поверхности алюминия быстро образуется оксидная пленка. Она защищает металл от дальнейшего окисления, но плохо проводит ток и мешает надежному контактному соединению. При разделке жилу очищают непосредственно перед монтажом, используют контактную пасту, если она предусмотрена технологией, и применяют наконечники или соединители, рассчитанные именно на алюминий.
Еще одна особенность - ползучесть металла. Под постоянным давлением алюминий постепенно деформируется, поэтому простое соединение под обычным винтовым зажимом без повторной протяжки или специальной арматуры может со временем ослабнуть. Для силовых линий используют опрессовку, болтовые соединители с контролем момента затяжки либо иные решения, указанные изготовителем.
Критически важно: нельзя соединять алюминиевую жилу с медной напрямую. Нужен биметаллический наконечник или переходной соединитель, иначе в зоне контакта ускоряются окислительные процессы и растет переходное сопротивление.
Зачем нужна металлическая оболочка
Оболочка отделяет бумажную изоляцию от влаги и механических воздействий. Для кабеля с бумажной пропитанной изоляцией герметичность особенно важна: попадание воды ухудшает диэлектрические свойства, ускоряет старение и может вызвать локальные пробои. Алюминиевая оболочка ААБл одновременно служит защитным экраном и частью конструкции, но требует внимательного отношения к соединению с заземляющим контуром.
Свинцовая оболочка обладает высокой герметичностью и хорошо защищает изоляцию от воды и некоторых агрессивных сред. Она пластична, но сравнительно мягка: при грубом изгибе, ударе инструментом или неправильной разделке на металле появляются вмятины и трещины. Кроме того, свинец тяжелее алюминия, что заметно увеличивает массу бухты и усложняет прокладку.
В условиях влажного грунта металлические оболочки нельзя оставлять без контроля электрической непрерывности. На соединительных участках проверяют целостность оболочки, качество герметизации и присоединение к системе заземления. При наличии блуждающих токов или агрессивной химической среды дополнительно оценивают риск электрохимической коррозии.
Где ААБл используют на практике

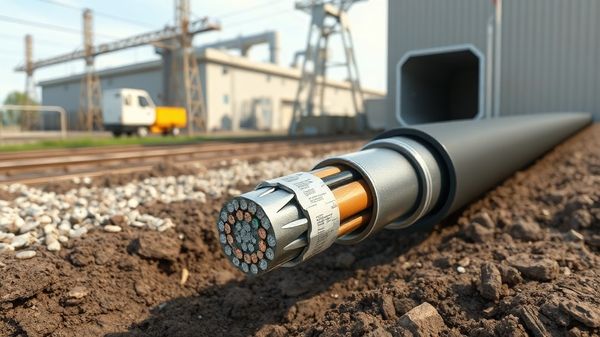

Наиболее типичная область применения - стационарные линии от трансформаторных подстанций к распределительным устройствам, промышленным зданиям, насосным станциям и отдельным технологическим объектам. Кабель можно прокладывать в траншеях, если грунт не содержит постоянных механических нагрузок, способных повредить броню, а также в кабельных каналах и помещениях.
Для вертикальных участков и трасс с большим перепадом высот особенно внимательно проверяют тип пропитки бумажной изоляции. В обычных кабелях пропиточный состав может перемещаться под действием силы тяжести, поэтому проектировщик учитывает допустимое положение трассы и ограничения конкретного производителя.
Не стоит использовать ААБл там, где линия подвергается вибрации, частому перемещению или многократным изгибам. Броня из стальных лент защищает от внешнего воздействия, но не превращает кабель в гибкое изделие. Для подвижных механизмов применяют специальные гибкие силовые кабели.
Проверка перед монтажом
При приемке кабеля проверяют соответствие марки, сечения и длины данным проекта. Осматривают наружный покров: на нем не должно быть глубоких порезов, следов раздавливания, повреждений брони и участков с нарушенной герметичностью. Затем выполняют электрические измерения по программе испытаний, принятой для конкретной сети.
После раскатки важно не превышать минимальный радиус изгиба, установленный изготовителем. Тянуть кабель за оболочку или броню нельзя: используют кабельные чулки, ролики и тяговые устройства с ограничением усилия. Концы временно герметизируют, чтобы влага не попала под оболочку до выполнения разделки.
Для удобства контроля можно использовать следующую памятку:
- сверить марку и рабочее напряжение с проектом;
- проверить сечение и количество жил;
- осмотреть оболочку, броню и наружный покров;
- уточнить допустимый радиус изгиба и усилие протяжки;
- подобрать арматуру для алюминиевых жил;
- исключить прямой контакт алюминия с медью;
- проверить непрерывность оболочки и заземляющих соединений;
- оформить результаты измерений и испытаний.
Итоги
ААБл - бронированный кабель для стационарных силовых сетей, обычно с алюминиевыми жилами, бумажной изоляцией и алюминиевой оболочкой. Его сильные стороны - механическая защищенность, пригодность для подземной прокладки и относительно небольшая масса по сравнению с рядом кабелей со свинцовой оболочкой. Ограничения связаны с жесткостью конструкции, чувствительностью бумажной изоляции к влаге и особенностями монтажа алюминия.
Если в задании прямо указана свинцовая оболочка, нужно проверить, действительно ли требуется ААБл, или проект предусматривает кабель другой марки, например АСБ. Такой контроль занимает немного времени, но помогает избежать несовместимой арматуры, проблем с заземлением и дорогостоящей замены уже проложенной линии. При выборе конкретного исполнения стоит опираться на паспорт производителя, расчет токовой нагрузки и условия трассы.
