Как выбрать ВРУ для здания: расчёт нагрузки, вводной аппарат, резервирование и требования к размещению оборудования

ВРУ выбирают не по номиналу вводного автомата и не по числу отходящих линий. Сначала определяют расчётную нагрузку здания, затем проверяют токи короткого замыкания, схему заземления, условия резервирования и место установки. В результате получается не просто металлический шкаф с аппаратами, а согласованная система, способная безопасно принять электроэнергию, распределить её по потребителям и отключить повреждённый участок без остановки всего объекта.

Короткий ответ выглядит так: для выбора вводно-распределительного устройства необходимо знать расчётную мощность, напряжение сети, количество вводов, категорию надёжности электроснабжения, систему заземления, тип аппарата на вводе и требования к селективности защиты. После этого подбирают конструкцию ВРУ, степень защиты оболочки, сечение шин и кабельных вводов, а также проверяют возможность обслуживания оборудования без полного демонтажа.

Ошибка на раннем этапе обычно проявляется поздно - при подключении крупной нагрузки, испытаниях или аварии. Слишком малый вводной аппарат ограничит работу здания, чрезмерно мощный снизит эффективность защиты кабеля, а неподходящая компоновка затруднит ремонт и создаст риск ошибочных переключений. Поэтому проектирование ВРУ следует начинать с расчёта и однолинейной схемы, а не с выбора понравившегося корпуса.

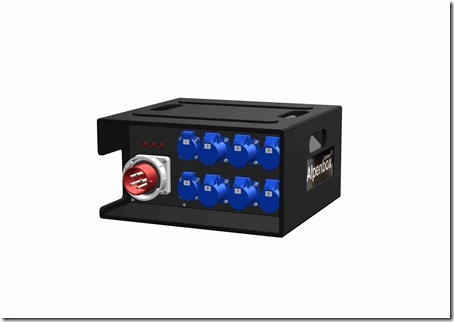

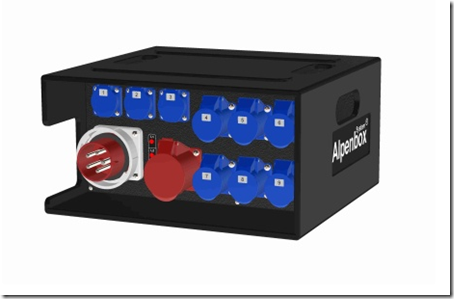

Для небольших объектов, временных схем и нестандартных условий полезно заранее изучить готовые решения, включая вру 8504. Однако любое серийное устройство всё равно требуется сопоставить с фактическими токами, способом прокладки кабелей, климатическим исполнением и параметрами питающей сети.

С чего начинается выбор: исходные данные

До подбора аппаратов собирают исходные сведения по объекту. В проекте должны быть отражены напряжение сети - обычно 0,4 кВ, частота 50 Гц, количество фаз, способ питания, длина и сечение питающего кабеля, материал жил, режим нейтрали и категория электроприёмников. Отдельно фиксируют нагрузки, которые нельзя отключать даже на короткое время: системы пожарной автоматики, дымоудаление, аварийное освещение, серверное оборудование, насосы и инженерные установки.

Для жилого или общественного здания перечень потребителей редко ограничивается освещением и розеточными группами. В расчёт могут входить лифты, вентиляционные установки, тепловые пункты, насосы, кондиционеры, электроплиты, зарядные станции и наружное освещение. У каждого потребителя есть собственный режим работы: часть оборудования включается периодически, часть имеет высокий пусковой ток, а некоторые установки способны работать одновременно.

Критический момент: установленная мощность и расчётная мощность - не одно и то же. Складывать номиналы всех автоматов без применения коэффициентов спроса и одновременности некорректно. Такой подход почти всегда приводит к завышению вводного аппарата и стоимости оборудования.

Расчёт нагрузки и выбор номинального тока

Расчётную активную мощность определяют по группам потребителей с учётом коэффициента спроса или одновременности. В упрощённом виде можно использовать зависимость P_р = ΣP_у × k_с, где P_у - установленная мощность, а k_с - коэффициент спроса. Для трёхфазной сети ток оценивают по формуле I = P / (√3 × U × cosφ × η), если учитываются коэффициент мощности и КПД оборудования.

Например, расчётная нагрузка здания составляет 110 кВт при напряжении 400 В и среднем cosφ 0,92. Приближённый ток будет равен 110 000 / (1,732 × 400 × 0,92), то есть около 173 А. В таком случае автомат на 160 А уже недостаточен, а выбор аппарата на 250 А без проверки кабеля и условий эксплуатации может оказаться неоправданным. Практическое решение зависит от ближайших стандартных номиналов, допустимого длительного тока кабеля и принятого запаса.

Запас по мощности нужен, но его нельзя превращать в универсальное правило «плюс 30 процентов». Увеличение номинала вводного автомата допустимо только после проверки всех элементов цепи: кабеля, шин, контактных соединений, счётчика, трансформаторов тока и аппаратов вышестоящего распределительного пункта. Защищать необходимо самый уязвимый элемент линии, а не самый дорогой шкаф.

Как выбрать вводной аппарат

Во ВРУ применяют автоматические выключатели, рубильники с предохранителями, выключатели нагрузки и комбинированные решения. Выбор зависит от мощности объекта, требований к защите, необходимости дистанционного отключения и уровня токов короткого замыкания. Если требуется защита от перегрузки и короткого замыкания с регулируемыми уставками, чаще рассматривают автоматический выключатель в литом корпусе или воздушный автомат. Для простого видимого разрыва цепи может понадобиться выключатель нагрузки, но сам по себе он не заменяет защитный аппарат.

У вводного автоматического выключателя проверяют не только номинальный ток. Важны число полюсов, характеристика расцепителя, отключающая способность, диапазон регулировки, возможность установки независимого расцепителя и контактов состояния. Для вводов с большим рабочим током часто применяют аппараты с электронным расцепителем: он позволяет точнее настроить длительную, кратковременную и мгновенную защиты.

Отключающая способность автомата должна быть не ниже ожидаемого тока короткого замыкания в месте установки. Номинала 250 А недостаточно, чтобы оценить пригодность аппарата: два выключателя на 250 А могут иметь существенно разную предельную отключающую способность. Значение тока КЗ определяют расчётом с учётом параметров трансформатора, длины линии и сопротивления проводников либо получают из технических условий сетевой организации.

Резервирование и категории надёжности

Если здание относится к объектам, где недопустим длительный перерыв питания, одного ввода недостаточно. ВРУ выполняют с двумя вводами от независимых источников, секционным аппаратом и устройством автоматического или ручного ввода резерва. При этом резервная линия должна быть действительно независимой: два кабеля, проложенные в одном повреждаемом канале и подключённые к одной точке сети, не всегда обеспечивают требуемую надёжность.

АВР выбирают по рабочему току, времени переключения, алгоритму контроля напряжения и допустимости кратковременного перерыва для конкретных потребителей. Для двигателей важен порядок повторного включения, для серверной нагрузки - совместимость с ИБП, для пожарных систем - выполнение специальных требований проекта. Нельзя объединять в одну группу обычные и ответственные потребители без разделения секций: авария на розеточной линии не должна отключать оборудование, от которого зависит безопасность людей.

Не следует считать два ввода автоматическим резервированием. Если отсутствуют секционный аппарат, блокировки и понятный алгоритм переключения, при ошибке персонала возможно параллельное включение источников или подача напряжения навстречу ремонтируемой линии.

Система заземления и разделение PEN

В зданиях с системой TN-C-S разделение совмещённого проводника PEN на рабочий N и защитный PE выполняют в предусмотренной проектом точке, обычно во вводном устройстве. После разделения повторное объединение N и PE недопустимо. Шина PEN должна иметь надёжное присоединение и требуемое сечение, а соединения - быть доступны для осмотра и испытаний.

В ВРУ предусматривают отдельные шины PE и N, маркировку проводников, возможность подключения системы уравнивания потенциалов и контроль качества контактных соединений. Для алюминиевых и медных жил применяют подходящие наконечники и контактные пасты, если это предусмотрено производителем. Простая затяжка болта без учёта материала проводника и момента затяжки не гарантирует стабильного контакта на всём сроке службы.

Требования к размещению оборудования

Место установки определяют с учётом правил устройства электроустановок, проектной документации, пожарных требований и инструкции изготовителя. ВРУ размещают так, чтобы к аппаратам можно было безопасно подойти, снять показания, выполнить измерения и заменить отдельный элемент. Нельзя перекрывать дверцы трубопроводами, складировать перед шкафом материалы или прокладывать кабели так, чтобы они создавали нагрузку на вводные зажимы.

Для помещений с пылью, влагой или риском механического воздействия выбирают соответствующую степень защиты оболочки IP. Для сухого технического помещения одни требования, для наружной установки или зоны мойки - совершенно другие. Уличный шкаф должен учитывать воздействие осадков, солнечного нагрева, отрицательной температуры и конденсата. При необходимости предусматривают обогрев, вентиляцию без потери требуемой степени защиты и антикоррозионное покрытие.

Памятка перед заказом ВРУ

Итоги

Грамотно выбранное ВРУ начинается с электрического расчёта и заканчивается проверкой монтажа. Номинал вводного аппарата согласуют с кабелем и расчётным током, отключающую способность - с током короткого замыкания, резервирование - с категорией надёжности, а конструкцию корпуса - с условиями размещения. Отдельное внимание уделяют разделению PEN, селективности защит и доступности обслуживания.

Если объект уже эксплуатируется, перед заменой устройства полезно сопоставить фактическую нагрузку с проектной: измерить токи по фазам, оценить перекос, проверить нагрев соединений и состояние изоляции. Такой аудит часто показывает проблемы, которые не видны по одной только схеме. Вопросы по расчёту, резервированию или компоновке ВРУ можно вынести на обсуждение с проектировщиком и монтажной организацией ещё до заказа оборудования - это дешевле, чем переделывать готовый щит на действующем объекте.
